جزوه رنگی و تایپ شده تکنولوژی و بازرسی جوش
دانشگاه آزاد اسلامی تبریز مهندس جواد میلانی استاد زنگنه دانشگاه پیام نور مهندس رامین طلایی و با همکاری پیام
() () · () · · ().
· :
– - – – –
– () :
؟
:
؟
را تجربه می کنند نیز یکی از جنبه های بازرسی جوش است، اگرچه چنین رویه هایی معمولاً بخشی از یک پروتکل ایمنی جداگانه و جامع هستند.
جوشکاری شغلی با تعدادی خطر ذاتی است که بازرسان جوش به کارگران کمک می کنند از آن اجتناب کنند. هم گرما و هم نور منابع مختلف انرژی جوشکاری می تواند خطرناک باشد و در صورت عدم رعایت احتیاطات مناسب باعث سوختگی یا آسیب چشم شود. جوشکاران معمولاً از تجهیزات محافظ شخصی مانند ماسک، عینک، دستکش یا ژاکت نسوز استفاده می کنند تا قرار گرفتن در معرض این خطرات را به حداقل برسانند.
سایر خطرات جوشکاری شامل استنشاق گازهای خطرناک و کار در محیط های غیرعادی مانند کارخانه ها، زیر آب یا حتی فضای بیرونی است.

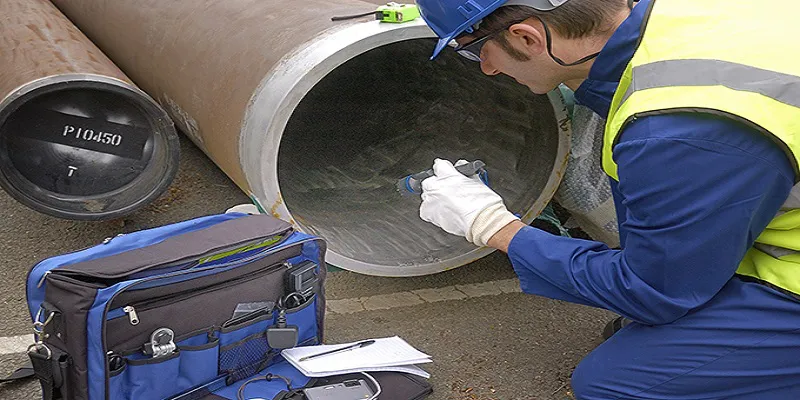

بازرسان جوش با حصول اطمینان از اینکه کارگران از رویه های ایمنی سختگیرانه تعیین شده توسط نهادهای نظارتی یا محل کار خود پیروی می کنند و با اجازه ندادن به هیچ محصول معیوب وارد حوزه عمومی می شوند، هدف بازرسان جوش جلوگیری از مسائل ایمنی قبل از وقوع آنهاست.
از آنجایی که آنها ملزم به درک فرآیندهای مختلفی از جمله نمادهای جوشکاری، طراحی جوش، کدهای ایمنی و آزمایش جوش هستند، اکثر بازرسان جوش به طور رسمی توسط انجمن جوشکاری آمریکا یا سایر هیئت های گواهی مشابه دیگر صلاحیت دارند.
3 مرحله بازرسی جوش
همانطور که در بالا ذکر شد، تکنیک های مناسب بازرسی جوش باید در هر سه مرحله از فرآیند جوشکاری وجود داشته باشد: قبل از جوش، در حین جوش و بعد از جوش.
1. بازرسی قبل از جوش
این نوع بازرسی ً | ً می جوشانند. با این حال، به جای اینکه در وسط متقاطع شود و اتصالی به شکل حرف T ایجاد شود، یک جوش گوشه ای شکل L را تشکیل می دهد.
این جوش ها بیشتر در ساخت جعبه ها، قاب ها، ظروف حمل و نقل و سایر کاربردها در صنعت ورق فلز استفاده می شوند.
گوشه-جوش-بازرسیجوش اتصال گوشه ای
جوش اتصال لبه
هنگامی که لبه های دو قطعه موازی یا تقریباً موازی هستند، احتمالاً اتصال لبه بهترین گزینه است.
اتصالات لبه به اندازه انواع دیگر جوش ها مانند اتصالات لب به لب قوی نیستند و معمولاً اگر انتظار می رود اتصال سطوح بالایی از تنش را تجربه کند، استفاده نمی شود. با این حال، جوش های لبه در داخل سازه ها برای پشتیبانی تکمیلی بسیار مفید هستند.
بازرسی لبه جوشلبه جوش | منبع
در حالی که این پنج نوع اتصال برخی از رایج ترین انواع جوش هستند، اما از تنها موارد مورد استفاده فاصله دارند.
هر یک از این انواع اتصالات دارای فهرست طولانی از تغییرات و سفارشی سازی ها (جوش فیله، جوش پلاگین، جوش سطحی و غیره) هستند که دارای مزایا و کاربردهای خاص خود هستند.
درک انواع مختلف جوش و دانستن اینکه کدام اتصال باید در کجا استفاده شود یکی از مسئولیت های اصلی بازرس جوش است. بازرسی جوش به همان اندازه که مربوط به پیشگیری و اصلاح است، و درک دقیق انواع جوش برای یک بازرسی موفق حیاتی است.
جوش های معیوب رایج
در این بخش به برخی از رایج ترین انواع جوش های معیوب نگاه خواهیم کرد.
برخی از این شکست ها اشتباهات مبتدی هستند که حتی برای یک چشم آموزش ندیده نیز قابل مشاهده است. توجه دیگران دشوارتر است و ممکن است خود را تا زمانی که جوش اولیه تکمیل نشده است نشان دهند.
به همین دلیل است که تکنیک های بازرسی جوش باید هم ––
