جزوه رنگی و تایپ شده فرزکاری ۱

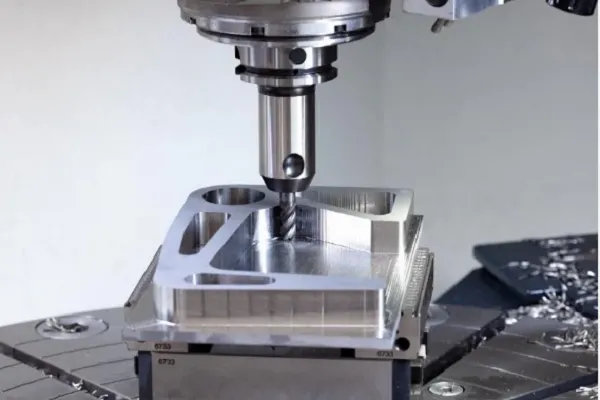

اين ماشین فرز از انواع فرز زانويي است كه برای تولید قطعه با تعداد كم يا زياد قابل كاربرد مي باشد.ً )( )——( :
————)( – –:
—-––/± +– :
—:
—//– /– //- – – )(
)(
)(
/- – /- – – /- /- -( ً)( )(.-( :
()( (/
)(
)( ً (()( )( )(
)(.
)( )(
( (((پیچها تارت را مي توان دوران و در موقعیت مناسب قرار داد.در بخش بالايي تارت راهنماهای دم چلچله وجود دارند كه بروی آنها كشويي را مي توان در موقعیت مورد نظر مقابل میز ماشین جابجا نمود.كشويي با اهرم 212 و به كمک يک سیستم چرخ و شانه جابجا مي گردد.پس از جابجايي كشويي بايد پیچهای M16محكم شوند.
كله گي فرز در قسمت جلوی كشويي با چهار پیچ محكم مي گردد كه در مهره های لقمه ای شكل213 پیچ شده اند.برای چرخش كله گي فرز به چپ و راست ابتدا بايدهرچهار پیچM12پنجاه و پنج سانتي بطور يكسان و همزمان توسط آچار رينگي يا تخت آزاد شوند )آنها را زياد شل نكنید چرا كه احتمال جدا شدن كله گي وجود دارد( سپس پیچ حلزون 226 با آچار رينگي دوران داده مي شود.پیچ حلزون چرخ حلزون 212 و در نتیجه كله گي فرز را به دوران وامي دارد.بعد از دوران به میزان معین مجددا پیچهای M12 را محكم كنید.برای عمود كردن كله گي نیز ابتدا پیچها را آزاد كرده و پیچ حلزون را بچرخانید تا كله گي در موقعیت عمودی قرار گیرد. تعامد كله گي بر میز را با يک گونیای دقیق، بررسي و در نهايت پیچهای M12را محكم كنید.
ز(واحد خنک كاری
مخزن مايع خنک كننده در بستر دستگاه تعبیه شده است و پمپ مايع خنک كننده نیز درون بستر قرار دارد.با باز كردن پیچهای جعبه برق كه در پشت ستون قرار دارد جعبه برق بروی دو لولا دوران كرده و كنار میرود.به اين ترتیب دريچه مخزن مايع خنک كاری ديده مي شود.هر شش ماه يكبار اين مخزن را تمیز و مايع ((:
)(
)( )( )( ( -( ً )( مي شوند. اما روشهای براده برداری ماشیني از توان و قابلیت تولید بالاتری برخوردار هستند و لذا كاربرد گسترده ای نیز دارند.
در قرن هجدهم میلادی بیشتر قطعه هايي كه ساخته مي شدند از جنس چوب بودند و ماشینكاری فلز بسیار محدود و ابتدايي بود. تا قرن 11 میلادی فلزكاری پیشرفت اندكي داشت تا اينكه با اختراع ماشین بخار و سپس الكتريسیته توان لازم برای ماشین كاری فلز در اختیار قرار گرفت. بعد از اين دو اختراع بود كه ماشینهای ابزار بطور قابل ملاحظه ای توسعه يافتند. در اوايل قرن 11 ماشینكاری بسیار كند انجام مي شد و مثلاً برای صفحه تراشي يک صفحه آهني با مساحت 3/1 متر مربع يک روز كامل كاری وقت لازم بود.
در قرن 21 با اطمینان میتوان گفت روشهای براده برداری ماشیني به دو گروه سنتي )قديمي( و پیشرفته قابل تقسیم میباشند.
ماشینهای براده برداری سنتي ماشین های ابزار پايه ای هستند كه جزوه فرزکاری ۱ در طول قرن 11 میلادی اختراع شده گسترش يافتند. ماشین تراش، صفحه تراش، مته كاری و فرز از جمله اين ماشینها بحساب مي آيند كه بعلت كارايي بالا و قیمتهای نسبتا ارزان هنوز هم از ماشینهای اساسي كارگاههای براده برداری محسوب مي گردند.
تفاوت اصلي بین ماشینهای ابزار قديمي در نحوه حركتهای اصلي ابزار و قطعه كار نسبت به يكديگر است.
بعنوان مثال در ماشینهای تراش، ابزار حركت خطي و قطعه كار حركت دوراني دارد اما در صفحه تراش، ابزار و قطعه كار هر دو دارای حركت خطي هستند.

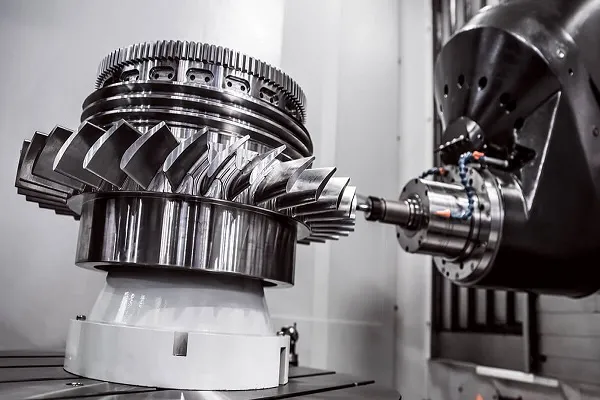

ساخت ماشین فرز در زمینه توسعه ماشین ابزار پیشرفت مهمي بحساب مي آيد.اين ماشین كه در اصل از تغییر طرح اولیه ماشین تراش بوجود آمد در بین ماشینهای ابزار سنتي از ماشینهای انعطاف پذير و دقیق محسوب میشود. فرز لفظ آلماني فرزكاری است كه در فارسي نیز همین كلمه بكار میرود اما در انگلیسي به فرزكاری، Milling )( :
-( )( :
( : ( : ( : :
— –
